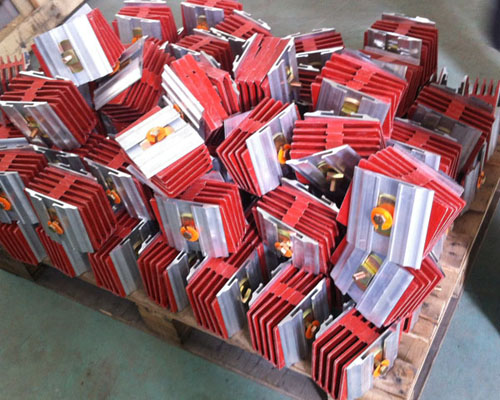

密集型母線槽連接器

密集型母線槽連接器是母線槽生產(chǎn)中的重要連接部分，其結構是護板用鎖緊螺栓緊固在絕緣護板上，絕緣護板與絕緣護板間是導電排，導電排用注塑模塊固定在絕緣護板上，模塊式固定壓板在絕緣護板與絕緣護板間，母線導體在導電排與導電排間，絕緣護板的兩面是凸凸結構，絕緣護板間是凸凸連接，兩絕緣護板間的導電排緊緊地吸附在絕緣護板上，絕緣護板通過絕緣護板上的銅片與母線排上的導電排緊密接觸。

優(yōu)點：由于絕緣護板間是凸凸連接，兩絕緣護板間的導電排緊緊地吸附在絕緣護板上，絕緣護板通過其上的銅片與母線排上的導電排緊密接觸。有效的確保母線槽的導電體與連接器的導電排更加可靠接觸，避免了短路現(xiàn)象的發(fā)生.密集型母線槽連接器包括上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板，其中，上、下蓋板、散熱壓板、絕緣隔板、絕緣襯套、導體連接銅板通過緊固件固定連接成一體，絕緣襯套固定于絕緣隔板的上面，導體連接銅板固定于絕緣隔板與絕緣襯套之間，上蓋板的下表面及下蓋板上分別固定設有至少一壓板裝置，本實用新型將緊固壓力通過所述壓板裝置傳遞給散熱壓板和側板，再通過散熱壓板和側板傳遞給絕緣隔板和連接銅板，使導體連接銅板受力均勻，防止導體連接銅板因受力不均而損壞，保了母線槽的電氣安全。
